特性
HDMI、DVI、VGA输出终端负责采集HDMI、DVI、VGA信号并进行信号预处理，然后
进行数据编码生成在以太网上传输的IP码流。每个终端相对独立，增加或者减少
终端不会影响其它终端工作。终端通过网线和网络交换机相连。
◆
采用分布式设计，没有传统矩阵母箱的限制，可以轻松支持256路以上的系统
◆
无物理上的中央控制核心主机，只有信息交换，降低系统运行风险，减少维护成本
◆
网络传输信号，只需要铺设一根网线，就可以轻松实现信号传输
◆
支持终端自动识别IP，自动分配IP功能，兼容原有矩阵协议
◆
单个分布式输出终端，分别具备一路HDMI、DVI、VGA信号输出
◆ 输出信号支持最低分辨率
800*600 到最高分辨率 1920*1080 60Hz
◆
输出终端采用强大性能的逻辑处理芯片以及数据流编解码芯片，保证系统运行的流畅性，
音视频传输的视觉无损化。
规格
| 音视频参数 | |
| 输入信号类型 | VGA+A/DVI+A/HDMI/SDI+A |
| 输出信号类型 | VGA+A/DVI+A/HDMI |
| 输入分辨率（HDMI/DIV） | 1920x1080@60,1600x900@60,1440x900@60,1360x768@60, 1280x1024@60,1280x800@60,1280x768@60,1280x720@60, 1280x600@60,1024x768@60,800x600@60 |
| 输入分辨率（VGA） | 1920x1080@60,1600x1200@60,1440x900@60,1400x1050@60, 1366x768@60,1280x1024@60,1280x900@60,1280x800@60, 1280x768@60,1280x720@60,1152x864@60,1024x768@60,800x600@60 |
| 输出分辨率（HDMI/DVI VGA） | 1920x1080@60,1440x900@60,1366x768@60,1360x768@60, 1280x800@60,1280x768@60,1280x720@60,1024x768@60,800x600@60 |
| HDMI 输入/出音频 | 16位,48000Hz 24位,48000Hz |
| 输出时序 | 使用分布式助手的时序功能修改 |
| 面板功能 | |
| 调音 | PWR灯为常亮状态,旋转VOL转扭来调音量大小 |
| 设置分辨率 | PWR灯为闪烁状态(慢)，旋转VOL转扭来设置输出分辨率 |
| 转扭功能转换 | 点击VOL转扭可转换功能 PWR灯为常亮为调音功能 PWR灯为闪烁(慢)为设置分辨率功能 |
| 参数复位 | 长按VOL转扭3秒 |
| LED状态 | |
| PWR灯 | 常亮表示调音功能 闪烁(慢)表示设置分辨率功能 闪烁(快)表示在线检测(优先级最高) |
| LINK灯 | 常亮表示正常工作 闪烁表示输入与输出设备有连接(组播IP相同) |
| 电源参数 | |
| 12V直流供电 | DC 12V/1A |
| POE供电 | 遵循IEEE
802.3af 规范, 受电设备(PD)上的PoE功率要求为Class 3(12.95W) |

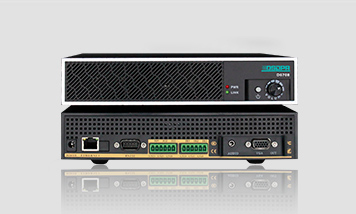

相关图片
特别说明：
以上产品信息仅供参考，产品实际规格配置及随附保修和服务，请在购买时向经理咨询，并以产品实际状况为准。
标称存储容量表明产品规格，用户实际可用容量小于标称值，且将因系统设置情况而不同。
以上内容如有变动，恕不另行通知。
